CMS (Condition Monitoring System)

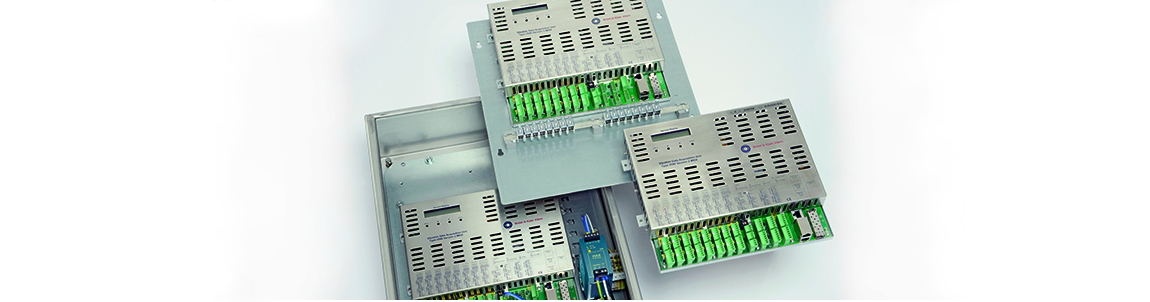

VDAU-6000
16채널
진동 및 다양한 Process data input(온도, 압력, 유량, 레벨 등)
실시간 데이터 처리(1sec)
측정된 Raw 데이터를 통해 대역별 임의지정하여 청취하고 저장 (비교청취 기능)
현업에 적합한 상태감시 및 진단 리포트 기능 제공
제품설명
장점
1) 저속 설비 상태감시 솔루션 제시 (진동+음향+오일è 실시간 3점 데이터를 통한 종합적 상태감시)
리얼(1sec) 진동 트랜드 및 FFT분석 기능과 0-10KHz 대역 sec당 최대 25,600Line 65,536 Sampling으로 리얼 사운드를 저장하고 비교 청취 하며, Oil Debrics 센서를 적용하여 마모 입자를 검출해 실시간 진동+음향+오일의 3점 상태감시를 실현합니다.
2) 진동 비전문가를 위한 시스템 제시
설비 음향 감시를 통해 기계에서 발생되는 진동을 실시간으로 정확히 음향으로 표현(sec당 최대 25,600Line 65,536 Sampling)하고 진동이 증가할 경우 알람 신호를 발생한다. 샘플링된 음향 데이터는 실제 소리와 동일하며, 사무실에서 온라인으로 들을 수 있어 진동 분석 비전문가라도 쉽게 설비 상태 진단을 직관적으로 수행할 수 있습니다.
또한, DCS간 Interlock 설정으로 순간적 손상 조기경보 및 TRIP설정이 가능합니다.
현업 환경에 가장 적합한 실시간 종합 보고서 작성 기능을 제공합니다. 또한 각 회사별 보고서 양식을 템플릿으로 지정하므로 상황에 따른 신속한 보고서 작성 및 제출이 가능합니다.
4) 음향,진동,오일 3점 설비상태 감시 모니터링 소프트웨어 제공
다년간 축적된 현장경험을 바탕으로 실시간 설비 3점(음향, 진동, 오일) 상태를 한눈에 멀티 모니터링 할 수 있는 소프트웨어를 제공합니다. 본사 인증된 국내 제작 소프트웨어로 현장의 상황에 맞는 소프트웨어 변경(Customizing)이 가능합니다.
적용대상 설비
1) 소음공해 대상 설비 : Knife, Mill, Cutting 류
산업보건관리법에 의거 85dBA 이상의 소음은 강렬한 소음으로 분류되어 법적인 규제에 적용됨.
설비 관리를 위해 청음기법이 요구되나 현장 접근이 어려우므로 음향진단시스템 적용이 적절함
2) 저속설비 : 100 rpm 이하의 Agitator, Mixer, Reducer, Heater 류등
저속설비의 경우 진동신호가 미약하여 결함분석을 위해서는 청음기법이 적절함
현장 주변의 소음을 배제하고 정확한 모니터링을 위해 음향진단시스템이 적절함
3) 점검이 어려운 설비 : C/T 감속기류
Cooling Tower 감속기의 경우 사람이 접근하기 어려우므로 음향진단시스템 적용
4) 일반 및 고속압축기류
중요한 설비의 경우 변위센서가 설치되어 있으며, 음향진동 진단시스템을 통하여 더 정확한
진단을 수행하는데 도움이 된다. 또한, Raw data를 활용한 연속궤적상태 및 실시간 진동패턴
분석이 가능하므로 설비의 상태.정지여부를 빠른 시간내 결정이 가능하다
사양
Data Processing Flow
제품설명
장점
1) 저속 설비 상태감시 솔루션 제시 (진동+음향+오일è 실시간 3점 데이터를 통한 종합적 상태감시)
리얼(1sec) 진동 트랜드 및 FFT분석 기능과 0-10KHz 대역 sec당 최대 25,600Line 65,536 Sampling으로 리얼 사운드를 저장하고 비교 청취 하며, Oil Debrics 센서를 적용하여 마모 입자를 검출해 실시간 진동+음향+오일의 3점 상태감시를 실현합니다.
설비 음향 감시를 통해 기계에서 발생되는 진동을 실시간으로 정확히 음향으로 표현(sec당 최대 25,600Line 65,536 Sampling)하고 진동이 증가할 경우 알람 신호를 발생한다. 샘플링된 음향 데이터는 실제 소리와 동일하며, 사무실에서 온라인으로 들을 수 있어 진동 분석 비전문가라도 쉽게 설비 상태 진단을 직관적으로 수행할 수 있습니다.
또한, DCS간 Interlock 설정으로 순간적 손상 조기경보 및 TRIP설정이 가능합니다.
3) 간편한 보고서 작성
현업 환경에 가장 적합한 실시간 종합 보고서 작성 기능을 제공합니다. 또한 각 회사별 보고서 양식을 템플릿으로 지정하므로 상황에 따른 신속한 보고서 작성 및 제출이 가능합니다.
4) 음향,진동,오일 3점 설비상태 감시 모니터링 소프트웨어 제공
다년간 축적된 현장경험을 바탕으로 실시간 설비 3점(음향, 진동, 오일) 상태를 한눈에 멀티 모니터링 할 수 있는 소프트웨어를 제공합니다. 본사 인증된 국내 제작 소프트웨어로 현장의 상황에 맞는 소프트웨어 변경(Customizing)이 가능합니다.

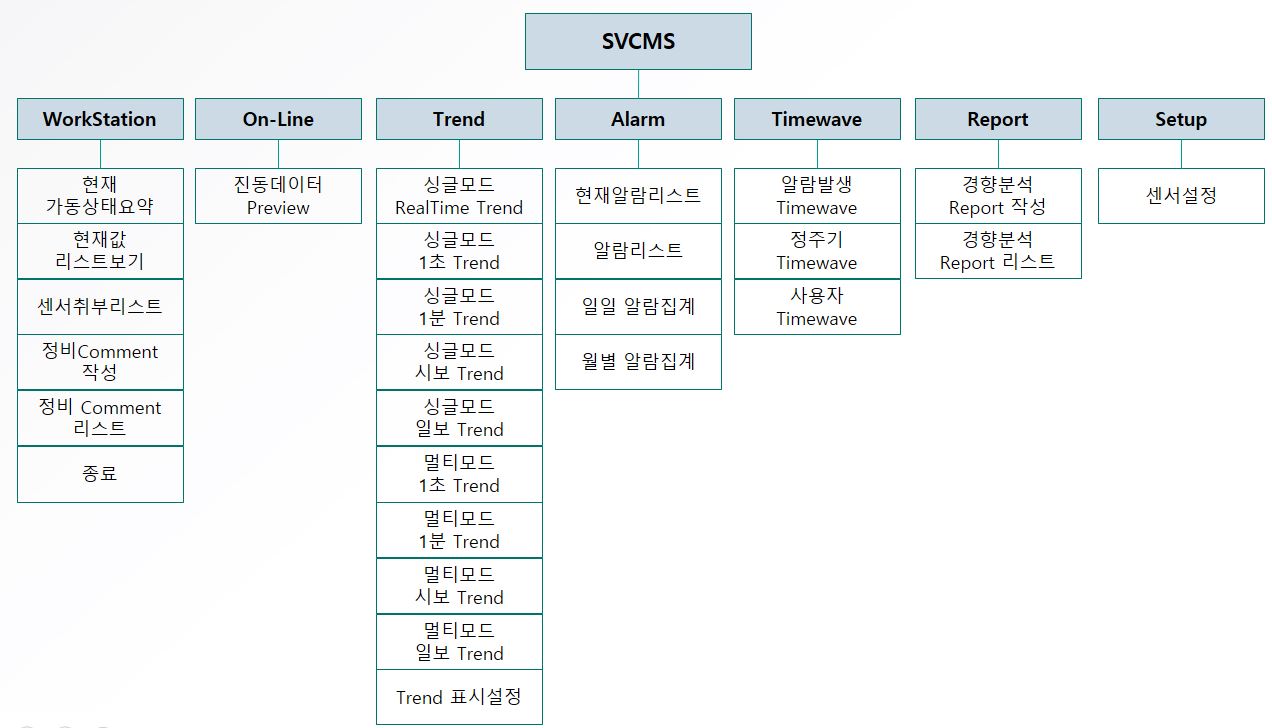

소프트웨어
멀티포인트 화면
손쉬운 리포트 작성
